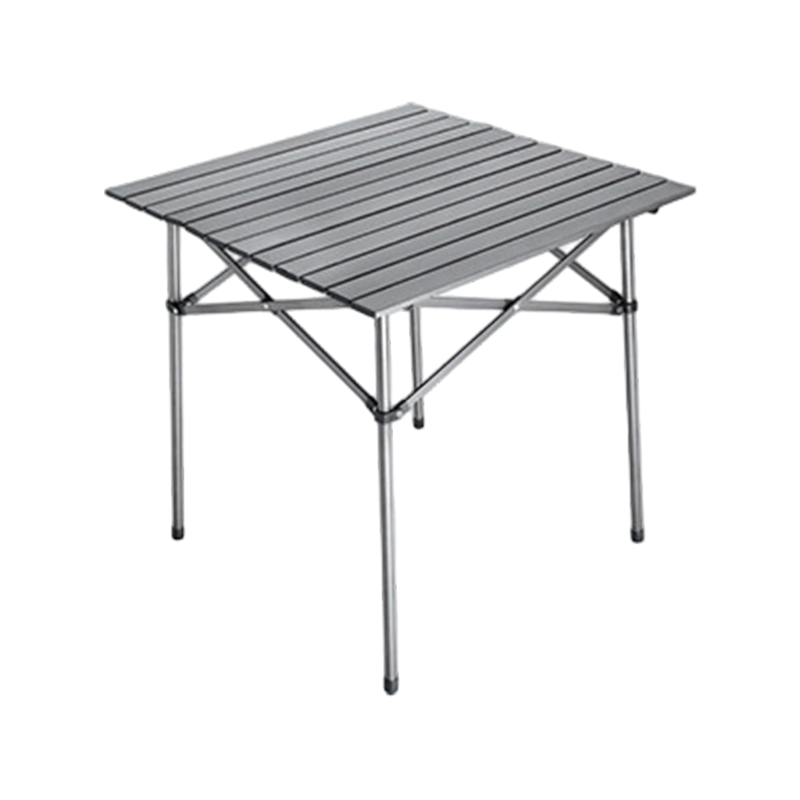

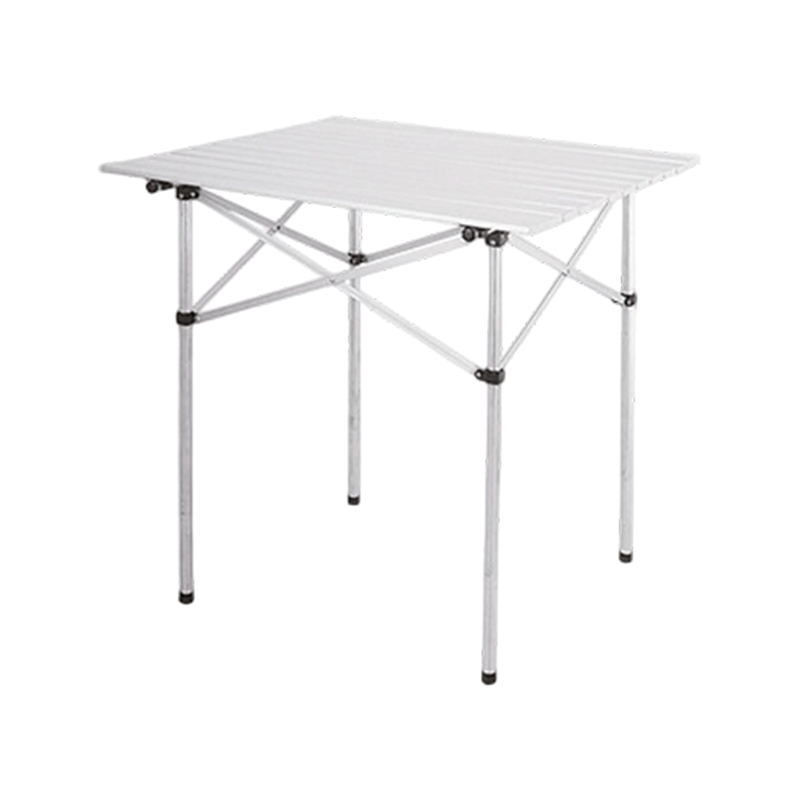

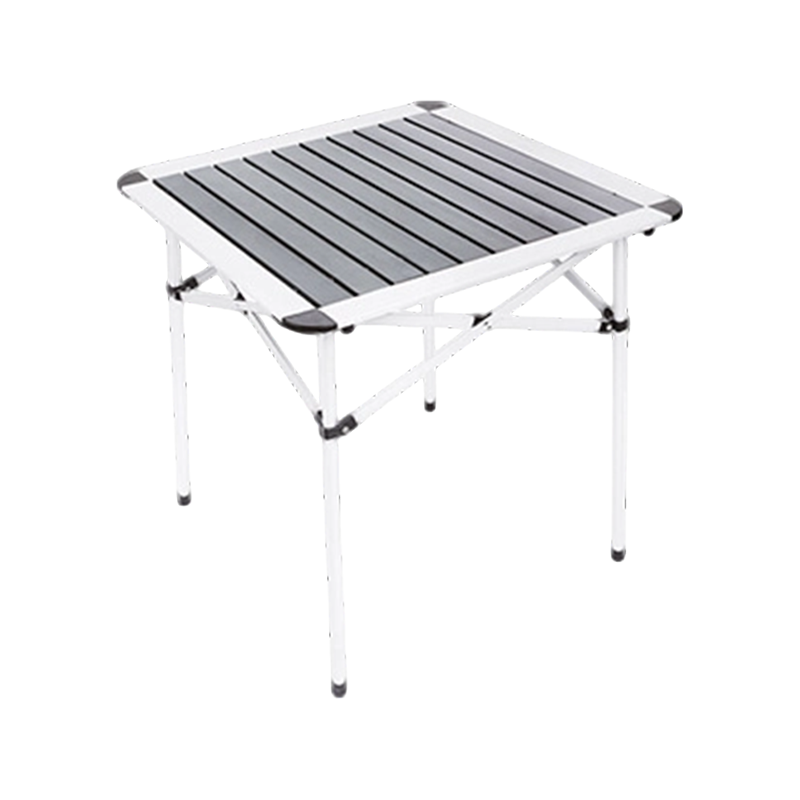

میز تاشو آلیاژ آلومینیوم در فضای باز، میز کمپینگ، میز رول تخم مرغ

در محیط‌های بیرونی، یک میز تاشو چیزی بیش از وزن ثابت ظروف و خنک‌کننده‌ها است. وزش باد - به ویژه در کمپینگ‌ها، سواحل یا پشته‌های کوهستانی در معرض خطر - می‌تواند ایجاد کند. نیروهای جانبی پویا که باعث می شود میز تاب بخورد، بپیچد یا حتی فرو بریزد. مقاومت جدول در برابر این نیروها توسط دو ویژگی ساختاری مهم کنترل می شود: ثبات جانبی (مقاومت در برابر تاب خوردن پهلو به پهلو) و سفتی پیچشی (مقاومت در برابر پیچش حول محور عمودی). هر دو به طور مستقیم تحت تأثیر قرار می گیرند هندسه قاب (زوایای پا، شکل ردپا، و نسبت ارتفاع به عرض) و الگوهای مهاربندی متقاطع ( مهاربندی X، مهاربندی H یا مهاربندی محیطی). در CragHaven Outdoor، یک برند فضای باز و شریک تولیدی برون مرزی مستقر در هانگژو، چین، ما بر این باوریم که محصولات عالی در فضای باز بر اساس انبوهی از پارامترها ساخته نمی‌شوند، بلکه بر اساس درک عمیق از محیط، الگوهای استفاده و آزمون زمان ساخته می‌شوند. این مقاله یک تحلیل مهندسی سازه از چگونگی تأثیر این متغیرهای طراحی بر مقاومت باد ارائه می‌کند که توسط داده‌های آزمایشی تجربی تونل باد و آزمایش میدانی از آزمایشگاه تحقیق و توسعه ما پشتیبانی می‌شود.

1. فیزیک بارگذاری باد روی میزهای تاشو در فضای باز

باد هر دو را اعمال می کند نیروهای کششی (فشار افقی در برابر میز و قاب) و نیروهای بالابر (مکش به سمت بالا، به ویژه در سطوح صاف بزرگ). برای یک میز تاشو مربعی معمولی 70 × 70 سانتی متر، باد با سرعت 40 کیلومتر در ساعت (≈ 11 متر بر ثانیه) فشار دینامیکی تقریباً ایجاد می کند. 75 پاس ، که به نیروی جانبی ترجمه می شود 37 N (≈ 3.8 کیلوگرم) به تنهایی روی میز. در سرعت 60 کیلومتر در ساعت (≈ 16.7 متر بر ثانیه)، فشار به بالا می رود 170 Pa ، با نیروهای جانبی بیش از حد 83 N (≈ 8.5 کیلوگرم) - برای نوک یا پیچاندن میز ضعیف کافی است.

• لحظه واژگونی - نیروی باد در ارتفاع میز (معمولاً 70 تا 75 سانتی متر) عمل می کند و گشتاوری ایجاد می کند که سعی می کند میز را در اطراف پای بیرونی آن بچرخاند. مقاومت جدول به آن بستگی دارد زاویه باز شدن پا و عرض رد پا .
• لحظه پیچشی – هنگامی که باد به گوشه یا زاویه برخورد می کند، نیروی پیچشی ایجاد می کند. جداول با ردپای مستطیل شکل به دلیل فاصله مورب بیشتر از مرکز فشار، بارهای پیچشی بیشتری نسبت به بارهای مربعی تجربه می کنند.
• ضریب وزش - باد دنیای واقعی ثابت نیست. وزش ها می تواند باشد 1.5-2.5 بار میانگین سرعت باد تست های CragHaven ما در فضای باز از a پروتکل شبیه سازی گست که بارهای پیک 2.0× فشار حالت پایدار را برای مدت 3 ثانیه اعمال می کند.

2. هندسه قاب: شکل ردپا، زاویه پا، و نسبت ارتفاع به عرض

پیکربندی هندسی قاب جدول، پایداری پایه آن را تعیین می کند. متغیرهای کلیدی هستند زاویه باز شدن پا (زاویه بیرونی هر پا از عمودی)، نسبت ابعاد ردپای (نسبت عرض به عمق)، و ارتفاع مرکز ثقل .

• زاویه باز شدن پا (مایل به بیرون) - زاویه پاها به سمت بیرون باعث افزایش عرض موثر در سطح زمین می شود. باز شدن پا از 10 درجه از عمودی عرض ردپا را حدوداً افزایش می دهد 25% در مقایسه با پاهای عمودی، بهبود پایداری جانبی توسط 40-50٪ در آزمایش باد استاندارد CragHaven Outdoor ما این است پخش 8 تا 12 درجه بهینه سازی شده برای تعادل پایداری با قابلیت بسته بندی تا شده. میزهای بازار انبوه اغلب استفاده می کنند پخش ≤ 5 درجه ، که باعث صرفه جویی در مواد می شود اما مقاومت در برابر باد را به میزان قابل توجهی کاهش می دهد.
• نسبت ابعاد ردپایی - برای یک میز مستطیلی، سمت بادگیر (سمت رو به باد) در حالت ایده آل باید ابعاد کوتاه تری داشته باشد تا مساحت سطح را کاهش دهد. یک میز با ابعاد 70 × 50 سانتی متر (نسبت تصویر 1.4:1) جهت گیری با سمت 50 سانتی متری به سمت تجارب باد 28 درصد کمتر نیروی جانبی از یک میز مربع 70 × 70 سانتی متر. با این حال، سفتی پیچشی اندکی کاهش می‌یابد زیرا بعد بلندتر (70 سانتی‌متر) بازوی اهرمی بلندتری برای ممان‌های پیچشی ایجاد می‌کند.
• نسبت ارتفاع به عرض - میز پایین تر (به عنوان مثال ارتفاع 50 سانتی متر) مرکز ثقل پایین تر و بازوی اهرمی کوتاه تری برای واژگونی باد دارد. در مقایسه با یک میز استاندارد 70 سانتی متری، یک جدول 50 سانتی متری را نشان می دهد 35 درصد کمتر تمایل به انعام تحت همان بار باد با این حال، راحتی کاربر (مخصوصاً برای غذاخوری یا تهیه غذا) به نفع ارتفاع 70 سانتی متری است. ویژگی میزهای فضای باز CragHaven ما پایه های قابل تنظیم دو مرحله ای (50 سانتی متر و 70 سانتی متر) تا کاربران بتوانند در شرایط وزش باد میز را پایین بیاورند.

3. الگوهای مهاربندی متقاطع: کارایی ساختاری در مقاومت در برابر باد

مهاربندی متقاطع شبکه‌ای از پایه‌ها است که پایه‌ها را به چارچوب متصل می‌کند و از باز شدن پاها به سمت بیرون یا چرخش تحت بار جلوگیری می‌کند. الگوهای مختلف بریس تعادل بین سختی، وزن و حجم تا شده را ارائه می دهند.

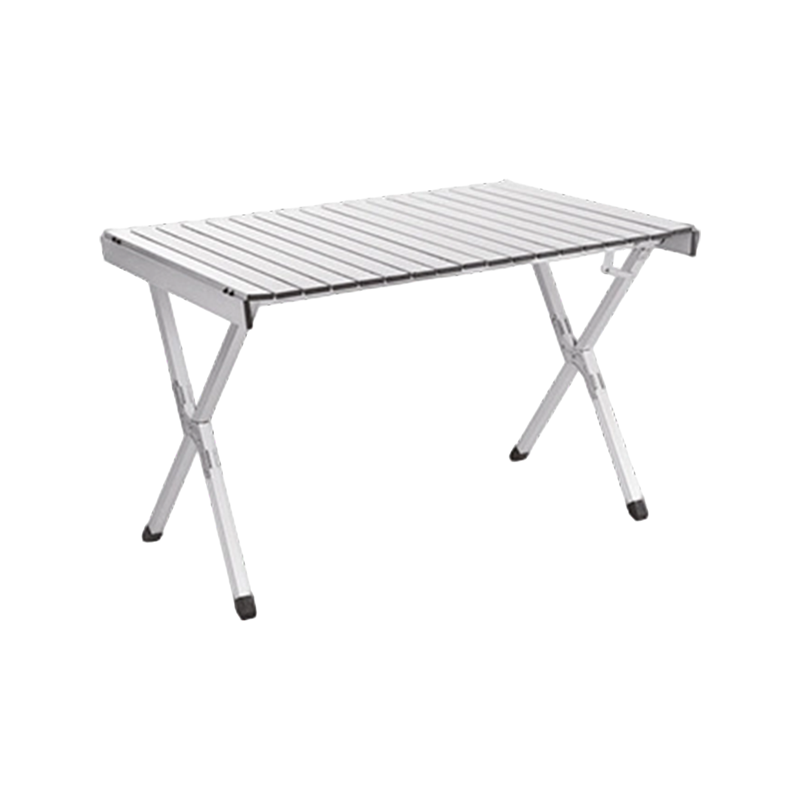

• مهاربندی X (صلیب مورب) - دو پایه مورب از بین پاهای مخالف عبور می کنند و یک را ایجاد می کنند ساختار خرپایی که در مقاومت در برابر نیروهای جانبی بسیار موثر است. در آزمایشات ما، جداول X-braced نشان داد 65-75٪ انحراف جانبی کمتر باد کمتر از 60 کیلومتر در ساعت در مقایسه با جداول بدون مهاربند. با این حال، بریس های ایکس باعث افزایش وزن می شوند 15-20٪ و can interfere with leg-folding mechanisms.
• مهاربندی H (محیط افقی) - یک بریس افقی پاها را در ارتفاع وسط (30 تا 40 سانتی متر از زمین) به هم متصل می کند و یک مستطیل سفت را تشکیل می دهد. این الگو فراهم می کند ثبات جانبی متوسط (30-40% بهبود نسبت به بدون بریسینگ) اما هست در برابر بارهای پیچشی کمتر موثر است زیرا پاها هنوز هم می توانند نسبت به قاب بپیچند. مهاربندی H سبک‌تر است و تا کردن آن ساده‌تر است و در طرح‌های بازار انبوه رایج‌تر است.
• مهاربندی طناب/تسمه محیطی - به جای مهاربندهای فلزی سفت و سخت، از میزهای سبک وزن استفاده کنید پارچه یا طناب تنیده در اطراف محیط در ارتفاع وسط پا. این مانع از پخش شدن پا می شود اما ارائه می دهد تقریباً بدون مقاومت پیچشی . در آزمایش باد ما، جداول مهاربندی شده با تسمه فقط نشان داده شد بهبود 10 تا 15 درصد در پایداری جانبی و 8 تا 10 درجه پیچش باد کمتر از 60 کیلومتر در ساعت - سطح عملکردی که ما برای مکان‌های در معرض خطر ناامن می‌دانیم.
• مهاربندی ترکیبی X H (خرپای کامل) - قاب ممتاز CragHaven Outdoor "WindMaster" ما از هر دو مهاربندی X و H-bracing در یک پیکربندی ترکیبی : بریس های X در جهت طولی و بریس H در بالای مجموعه ساق پا. این به دست می آورد 82% کاهش در انحراف جانبی و limits torsional twist to < 2 درجه باد کمتر از 70 کیلومتر در ساعت، در حالی که فقط اضافه می کند 12 درصد وزن در مقایسه با یک قاب پایه H-braced.

4. پروتکل تست باد پویا و اندازه گیری پارامتر

آزمایش باد CragHaven ما در فضای باز از a دکل تونل باد قابل حمل با یک بخش تست 2.0 متر × 2.0 متر و آرایه ای از سنسورهای جابجایی لیزری برای اندازه گیری انحراف فریم در زمان واقعی. جداول با سرعت باد از 20 کیلومتر در ساعت تا 80 کیلومتر در ساعت ، با هر دو شرایط حالت پایدار و رگبار. پارامترهای کلیدی اندازه گیری شده عبارتند از:

• انحراف جانبی (Δx) – حداکثر جابجایی افقی در مرکز میز که بر حسب میلی متر اندازه گیری می شود. حد قابل قبول برای ناهار خوری/آشپزی ایمن است < 15 میلی متر .
• زاویه پیچش پیچشی (θ) - چرخش زاویه ای میز حول محور عمودی، بر حسب درجه اندازه گیری می شود. حد قابل قبول است < 3 درجه .
• جابجایی عمودی (Δy) - بالا آمدن یا افتادگی میز در اثر نیروهای بالابر باد که بر حسب میلی متر اندازه گیری می شود.
• زمان بهبودی - زمان (بر حسب ثانیه) برای بازگشت میز به کمتر از 5% انحراف اوج پس از فروکش کردن رگبار.

5. جدول پارامترهای مقایسه ای: هندسه قاب و عملکرد مهاربندی

جدول زیر نتایج آزمایش ما را در پنج پیکربندی فریم خلاصه می کند. همه مقادیر برای یک میز 70 × 70 سانتی‌متر در ارتفاع 70 سانتی‌متری است که با باد ثابت 60 کیلومتر در ساعت با تندبادهای 3 ثانیه‌ای با سرعت 80 کیلومتر در ساعت (2.0× ضریب وزش باد) آزمایش شده است. داده ها از آزمایشگاه سازه داخلی CragHaven Outdoor است که توسط مشاوران مهندسی شخص ثالث تأیید شده است.

6. طراحی برای باد: فلسفه مهندسی فضای باز CragHaven

در CragHaven Outdoor، از مفهوم طراحی اولیه تا نمونه‌برداری و آزمایش مکرر، ما همیشه از سناریوهای استفاده واقعی شروع می‌کنیم - و باد سناریویی است که اغلب دست کم گرفته می‌شود. فرآیند طراحی ما شامل:

• مدل سازی دینامیک سیالات محاسباتی (CFD). - ما جریان باد را روی میز و قاب شبیه سازی می کنیم تا مناطق پرفشار را قبل از ساخت نمونه های فیزیکی شناسایی کنیم. این باعث کاهش تعداد تکرارهای تست می شود 40-50٪ .
• آزمایش میدانی در سایت های ساحلی و کوهستانی - تیم آزمایش ما جداول نمونه اولیه را در مکان های ساحلی (با نمک پاشی و بادهای ثابت خشکی) و پشته های آلپ (با شرایط آشفته و طوفانی)، ثبت داده های انحراف در دنیای واقعی با شتاب سنج های سه محوری .
• طراحی مفصل تقویت شده - در صورت ضعیف بودن مفاصل، بهترین مهاربندی نیز از کار می افتد. استفاده می کنیم انتهای لوله دو رول شده و پین های محوری فولاد ضد زنگ در تمام تقاطع‌های قاب، اطمینان حاصل شود که سیستم مهاربندی بارها را بدون اتلاف انرژی ناشی از بازی مشترک به زمین منتقل می‌کند. تلورانس مفصل ما حفظ می شود 0.15 ± میلی متر ، در مقایسه با میانگین صنعت ± 0.5 میلی متر.

ما به سیستم تولید بالغ و کارآمد چین متکی هستیم تا این اهداف طراحی را به محصولات پایدار، قابل تکرار و مقیاس‌پذیر تبدیل کنیم، و اطمینان حاصل کنیم که هر میزی که از مرکز Hangzhou ما خارج می‌شود در شرایط وزش باد به طور مداوم کار می‌کند - چه در یک کمپ ساحلی بادی و چه در یک کمپ کوهستانی تند تند.

سوالات متداول - سوالات متداول

Q1: آیا پایداری جانبی از صلبیت پیچشی برای مقاومت در برابر باد مهم‌تر است یا به همان اندازه مهم هستند؟

هر دو مهم هستند، اما در برابر حالت های مختلف خرابی محافظت می کنند. ثبات جانبی از لغزش به پهلو یا واژگونی کامل میز جلوگیری می کند - این حالت شکست اولیه در بادهای مستقیم است. سفتی پیچشی از پیچش روی میز نسبت به پایه ها جلوگیری می کند، که می تواند باعث سر خوردن ظروف پخت و پز یا ایجاد تلاطم روی میز شود که با وزش باد بیشتر بدتر می شود. در آزمایش‌های CragHaven Outdoor ما مشاهده کرده‌ایم که یک میز با پایداری جانبی بالا اما استحکام پیچشی کم (به عنوان مثال، مهاربندی H با پخش گسترده) همچنان می‌تواند با شکست مواجه شود. پیچش پیشرونده - هر وزش کمی پیچ و تاب می‌افزاید و با گذشت زمان، میز ناهمتراز می‌شود و بی‌ثباتی ایجاد می‌کند. بنابراین توصیه می کنیم اولویت بندی کنید هر دو با انتخاب یک میز با مهاربندی X مورب یا سیستم هیبریدی مانند WindMaster ما که عملکرد متعادلی را ارائه می دهد. می‌توانید طیف کاملی از جداول آزمایش شده با باد ما را در اینجا کاوش کنید صفحه محصول میز تاشو ما .

Q2: آیا می توانم با اصلاح میز تاشو موجود خود مقاومت باد را بهبود ببخشم یا باید یک میز جدید طراحی شده برای باد بخرم؟

برخی از تغییرات ساده می تواند کمک کند. کاهش ارتفاع میز (اگر میز شما پایه های قابل تنظیم دارد) تنها موثرترین ارتقا است—کاهش 20 سانتی متری ارتفاع، لحظه واژگونی باد را حدوداً کاهش می دهد. 30% . شما همچنین می توانید اضافه کردن وزن به پاها با آویزان کردن کوله پشتی یا سنگ از یک بند مرکزی، که باعث افزایش لحظه تثبیت می شود. با این حال، اینها راه حل های چسب زخم هستند. هندسه قاب و مهاربندی یک میز از ساختار آن جدایی ناپذیر است. شما نمی توانید مهاربندی X را روی میز طراحی شده با تسمه های محیطی مقاوم سازی کنید. در CragHaven Outdoor، ما میزهای خود را از ابتدا با مقاومت در برابر باد به عنوان یک نیاز اصلی طراحی می کنیم. جداول WindMaster ما شامل نقاط لنگر از پیش حفاری شده برای پایه های زمین (برای سطوح نرم) و حلقه های کیسه شن برای استفاده در ساحل، گزینه های اضافی را برای شرایط شدید به شما می دهد.

Q3: چه رتبه بندی سرعت باد را باید در یک میز تاشو در فضای باز جستجو کنم، و CragHaven Outdoor چگونه "مقاوم در برابر باد" را تعریف می کند؟

ما توصیه می کنیم که هر میز جدی در فضای باز باید حفظ شود انحراف جانبی کمتر از 15 میلی متر و پیچش پیچشی < 3 درجه در 60 km/h (با تندباد). این مربوط به a بوفورس 7 شرایط (نزدیک باد) - یک نسیم بسیار قوی که بر بیشتر فعالیت های کمپینگ تأثیر می گذارد. میزهای CragHaven ما در فضای باز آزمایش شده اند 80 کیلومتر در ساعت بقای باد بدون تغییر شکل دائمی، اگرچه ما استفاده از آنها را برای پخت و پز بالای 70 کیلومتر در ساعت توصیه نمی کنیم. ما منتشر می کنیم برچسب عملکرد باد روی هر میز، محدودیت‌های درجه‌بندی حالت پایدار و وزش آن را نشان می‌دهد. این بخشی از تعهد ما به شفافیت است: ما معتقدیم که محصولات عالی در فضای باز بر اساس انبوهی از پارامترها ساخته نمی‌شوند، بلکه بر اساس درک عمیق از محیط و چالش‌هایی که ایجاد می‌کند. آزمایش زمان - و باد - چیزی است که در نهایت طرح های ما را تایید می کند.
